Осциллограф смешанного домена Tektronix MDO 3 серии MDO32

Осциллограф смешанного домена Tektronix MDO 3 серии MDO32, фото 1
Осциллограф смешанного домена Tektronix MDO 3 серии MDO32, фото 2Осциллограф смешанного домена Tektronix MDO 3 серии MDO32, фото 3
  • В наличии
  • Код: MDO32

Цену уточняйте

Осциллограф смешанного домена Tektronix MDO 3 серии MDO32
Цену уточняйте
В наличииОсциллограф смешанного домена Tektronix MDO 3 серии MDO32
+38(097)9251910
  • +38(093)5262679
+38(097)9251910
  • +38(093)5262679
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Осциллограф смешанного домена Tektronix MDO 3 серии.

Испытайте большой дисплей высокой четкости в компактном, портативном корпусе.

Удостоенный наград интерфейс, созданный специально для сенсорного управления, превращает кривую обучения в пошаговую функцию.

Уникальная опция встроенного анализатора спектра отлично подходит для радиочастотного анализа.



Основные технические характеристики Tektronix

  • 2 и 4 аналоговые модели каналов
  • Модели с полосой пропускания 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц
  • Пропускная способность обновляемая (до 1 ГГц)
  • Частота дискретизации до 5 Гс / с
  • 10 м длины записи на всех каналах
  • Максимальная скорость захвата осциллограммы> 280 000 в / м / с
  • Стандартные пассивные пробники напряжения с емкостью 3,9 пФ и аналоговой полосой 250 МГц или 500 МГц
  • Анализатор спектра (опционально)
    • Диапазон частот: 9 кГц - 1 ГГц или 3 ГГц
    • Сверхширокая полоса захвата до 3 ГГц
  • Произвольные функции генератора (опция)
    • 13 предопределенных типов формы волны
    • Генерация формы волны 50 МГц
    • 128 k произвольной длины записи генератора
    • 250 MS / с произвольной частотой дискретизации генератора
  • Цифровые каналы (опционально)
    • 16 цифровых каналов
    • 10 м длины записи на всех каналах
    • Временное разрешение 121,2 пс
  • Последовательная шина декодирования, запуска и поиска (опционально)
    • Поддержка последовательной шины для стандартов I 2 C, SPI, RS-232/422/485 / UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 и аудио
  • Цифровой вольтметр / частотомер (бесплатно с регистрацией продукта)
    • 4-значные измерения постоянного, переменного и постоянного и переменного напряжения
    • 5-значное измерение частоты

Типичные области применения Tektronix

  • Встроенный дизайн и IoT

    Быстро обнаруживайте и решайте проблемы, выполняя отладку на системном уровне в встроенных системах со смешанным сигналом, включая самые распространенные на сегодняшний день технологии последовательных шин с MDO 3-й серии и поддержку широкого набора общих последовательных шин.

  • дизайн питания

    Сделать надежные и воспроизводимые напряжения, ток и измерение мощности с использованием автоматизированного качества электроэнергии, переключением потери, гармоник, пульсации, модуляции и безопасные измерения рабочей зоны с самым широким выбором силовых зондов в доступном растворе.

  • образование

    Управление несколькими инструментами на скамейке может быть проблематичным. MDO серии 3 объединяет аналоговые, цифровые и радиочастотные измерения с источником сигнала в одном небольшом приборе (5,9 дюйма, глубина 149 мм). Сочетание небольшого прибора и высокого уровня интеграции помогает в обучении различным принципам электроники, а также в его использовании для более сложных лабораторных экспериментов. Полная возможность обновления позволяет добавлять функциональные возможности с течением времени по мере изменения потребностей или бюджетов.

  • Тест Производство и устранение неисправностей

    Ограничения по размеру и пространству могут нанести ущерб производственному цеху. MDO серии 3 минимизирует пространство в стойке или на скамейке благодаря интеграции нескольких инструментов в один небольшой пакет. Интеграция снижает затраты, связанные с использованием нескольких различных типов инструментов при изготовлении теста или поиске неисправностей станций.

  • Сервис Установка и обслуживание

    Наличие правильных инструментов, когда и где они вам нужны, очень важно. Серия МДО 3 сочетает в себе аналоговые формы волны, цифровой логики, и спектральный анализ в легком (11,7 фунта, 5,3 кг), портативный пакет - что делает его идеальным выбором, где пространство ограничено и гибкость желательна.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-10-L



  Новое поколение осциллографов Tektronix


3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-11-L

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-12-L

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-13-L

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-14-L

3 серии МДО 4 серии MSO 5 серия MSO 6 серия MSO
Пропускная способность до 1 ГГц до 1,5 ГГц до 2 ГГц до 8 ГГц
Вертикальное разрешение 8 бит 12 бит 12 бит 12 бит
дисплей 11,6 "HD 13.3" HD 15,6 "HD 15,6 "HD
входные TekVPI FlexChannel / TekVPI FlexChannel / TekVPI FlexChannel / TekVPI
Расширенный анализ     Соответствие / Джиттер / ОС Windows Соответствие / Джиттер / ОС Windows
  Исключительно простой в использовании пользовательский интерфейс позволяет сосредоточиться на задаче

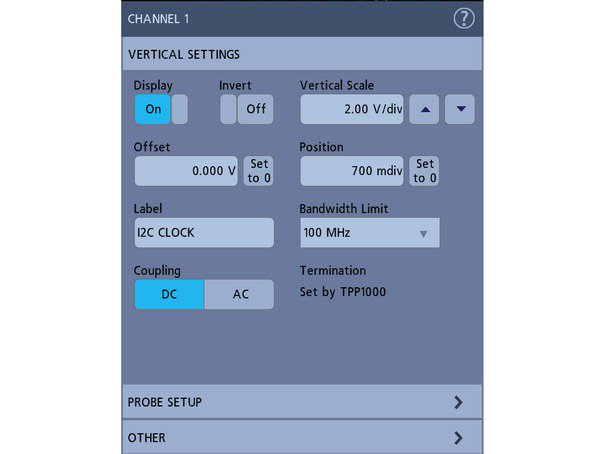

Панель настроек - основные параметры и форма сигнала

Рабочие параметры осциллограммы и области видимости отображаются в виде серии значков на панели настроек, расположенной вдоль нижней части дисплея. Панель настроек обеспечивает немедленный доступ к наиболее распространенным задачам управления осциллограммой. Одним касанием вы можете:

  • Включить каналы
  • Добавить математические сигналы
  • Добавить опорные сигналы
  • Добавить сигналы шины
  • Включить 16 цифровых каналов MSO
  • Включить анализатор спектра
  • Включить встроенный генератор произвольных функций / функций (AFG)
  • Включить встроенный цифровой вольтметр (DVM)

Панель результатов - анализ и измерения

Панель результатов в правой части экрана обеспечивает немедленный доступ одним нажатием к наиболее распространенным аналитическим инструментам, таким как курсоры, измерения, результаты поиска и таблицы результатов декодирования шины.

Курсоры, значки измерений и результаты поиска отображаются на панели результатов без ущерба для любой области просмотра осциллограммы. Для дополнительной области просмотра формы сигнала панель результатов может быть отклонена и возвращена в любое время.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-15-L

Доступ к меню конфигурации осуществляется простым двойным нажатием на интересующий элемент на дисплее. В этом случае значок канала был дважды нажат, чтобы открыть меню конфигурации канала. Меню закрываются простым нажатием на них.

Взаимодействие с сенсором, наконец, сделано правильно

Области применения включают сенсорные экраны в течение многих лет, но сенсорный экран был запоздалой мыслью. Дисплей 3 Series MDO 11,6 "оснащен емкостным сенсорным экраном и обеспечивает интерфейс пользователя, действительно разработанный для сенсорного экрана.

Сенсорные взаимодействия, которые вы используете с телефонами и планшетами, и ожидаемые в сенсорном устройстве, поддерживаются в MDO 3-й серии.

  • Перетащите осциллограммы влево / вправо или вверх / вниз, чтобы отрегулировать горизонтальное и вертикальное положение или для панорамирования увеличенного изображения
  • Сжатие и расширение, чтобы изменить масштаб или увеличить / уменьшить в горизонтальном или вертикальном направлениях
  • Проведите пальцем справа, чтобы открыть панель результатов, или сверху вниз, чтобы получить доступ к меню в левом верхнем углу экрана.

Плавные, отзывчивые элементы управления на передней панели позволяют вам выполнять настройки с помощью знакомых кнопок и ручек, а также можно добавить мышь или клавиатуру в качестве третьего способа взаимодействия.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-16-L

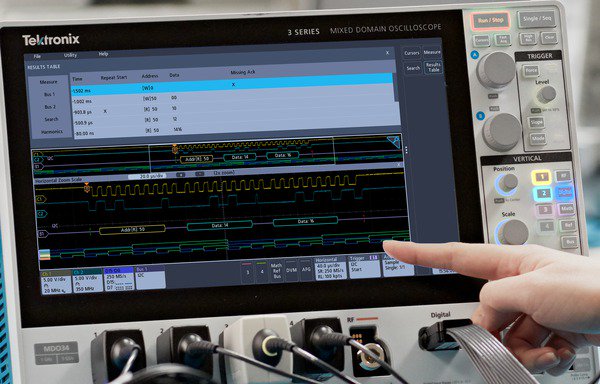

Взаимодействуйте с емкостным сенсорным дисплеем так же, как на телефонах и планшетах.

Мощный захват и анализ сигналов

В основе MDO серии 3 лежит осциллограф мирового уровня, предлагающий комплексные инструменты, которые ускоряют каждую стадию отладки - от быстрого обнаружения аномалий и их захвата, до поиска в вашей записи осциллограммы интересующих событий и анализа их характеристик и поведения вашего устройства. ,

Цифровая люминофорная технология с высокоскоростным захватом сигналов FastAcq ™

Чтобы отладить проблему проектирования, сначала вы должны знать, что она существует. Каждый инженер-разработчик тратит время на поиск проблем в своем дизайне, трудоемкой и трудоемкой задачи без правильных инструментов отладки.

Цифровая люминофорная технология позволяет быстро понять реальную работу вашего устройства. Высокая скорость захвата осциллограммы - более 280 000 в / с с FastAcq - дает вам высокую вероятность быстрого обнаружения нечастых проблем, характерных для цифровых систем: пульсаций, сбоев, проблем синхронизации и многого другого.

Для дальнейшего улучшения видимости редко возникающих событий используется градация интенсивности, чтобы указать, как часто происходят редкие переходные процессы относительно характеристик нормального сигнала. В режиме сбора данных FastAcq доступны четыре палитры сигналов.

  • Палитра « Температура» использует цветовую градацию, чтобы указать частоту появления, а горячие цвета, такие как красный / желтый, указывают на часто встречающиеся события, а более холодные цвета, такие как синий / зеленый, указывают на редко встречающиеся события.
  • В Спектральной палитре использует цветовые классификации , чтобы указать частоту встречаемости с более холодными цветами , как синие , указывающих часто встречающиеся события и горячие цвета , такие как красные , указывающие редко происходящие событиями.
  • Нормальная палитра использует цвета канала по умолчанию (как желтый для канала одного) наряду с серой шкалой , чтобы указать частоту встречаемости , где часто происходят события , яркие.
  • Перевернутая палитра использует цвета канала по умолчанию вместе с серой шкалой , чтобы указать частоту встречаемости , где редко встречающиеся события ярко.

Эти цветовые палитры быстро выделяют события, которые со временем происходят чаще или, в случае нечастых аномалий, происходят реже.

Бесконечный или переменный выбор постоянства определяет, как долго сигналы остаются на дисплее, помогая вам определить, как часто происходит аномалия.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-17-L

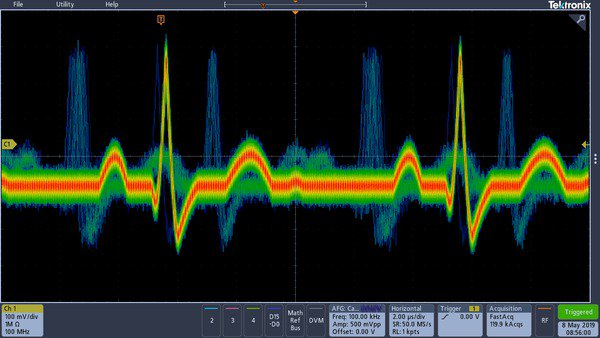

Цифровая технология люминофора с FastAcq обеспечивает скорость захвата формы волны более 280 000 в / с и градацию интенсивности цвета в реальном времени.

Инициирование

Обнаружение неисправности устройства - это только первый шаг. Затем вы должны зафиксировать интересующее вас событие, чтобы определить первопричину. Для этого MDO 3-й серии содержит более 125 комбинаций триггеров, обеспечивающих полный набор триггеров - включая рунт, логику, длительность импульса / сбой, нарушение настройки и удержания, последовательный пакет и параллельные данные - чтобы быстро найти интересующее вас событие , И с длиной записи до 10 М, вы можете захватывать много интересных событий, даже тысячи последовательных пакетов, в одном захвате для дальнейшего анализа, сохраняя высокое разрешение для увеличения мелких деталей сигнала.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-18-L

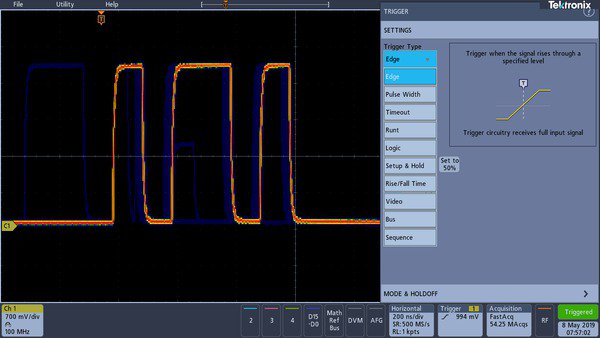

Более 125 комбинаций триггеров делают захват интересующего вас события простым.

Базовый анализ формы сигнала и автоматические измерения

Проверка того, что производительность вашего прототипа соответствует моделированию и соответствует целям проекта, требует тщательного анализа, начиная от простых проверок времени нарастания и длительности импульсов до сложного анализа потерь мощности, определения характеристик системных часов и исследования источников шума.

MDO серии 3 предлагает полный набор стандартных инструментов анализа, включая:

  • Курсоры на основе формы волны и экрана
  • Автоматизированные измерения
  • Основная форма математики
  • Базовый анализ БПФ
  • Усовершенствованная математика формы волны с редактором формул

Таблицы результатов измерений предоставляют исчерпывающие статистические представления результатов измерений.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-19-L

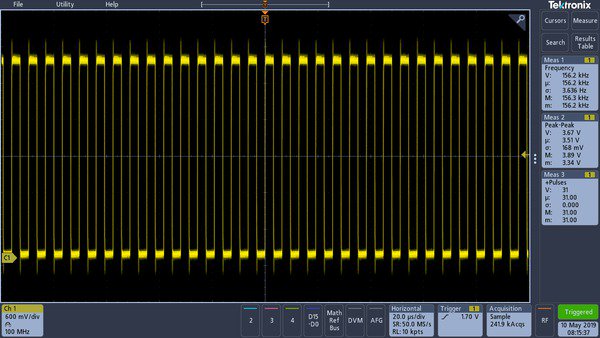

Автоматические измерения частоты, пиковых и положительных импульсов с показом статистики.

Простая навигация и поиск

Поиск интересующего вас события в записи длинного сигнала может занять много времени без правильных инструментов поиска. При сегодняшней рекордной длине в несколько миллионов точек данных поиск вашего события может означать прокрутку буквально тысяч экранов активности сигналов.

MDO серии 3 предлагает самый полный в отрасли поиск и навигацию по форме сигнала благодаря инновационным средствам управления на экране. Эти элементы управления ускоряют панорамирование и масштабирование вашей записи. Используйте интуитивно понятные жесты сжатия / расширения на самом дисплее, чтобы исследовать области, представляющие интерес в длинной записи.

Функция поиска позволяет автоматически выполнять поиск в течение длительного приобретения в поисках пользовательских событий. Все вхождения события выделены поисковыми метками и легко доступны с помощью кнопок «Предыдущая» (←) и «Следующая» (→), которые находятся на значке «Поиск» на дисплее. Типы поиска включают в себя фронт, ширину импульса, время ожидания, отклонение, логику, настройку и удержание, время нарастания / спада и содержимое пакетов параллельной / последовательной шины.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-20-L

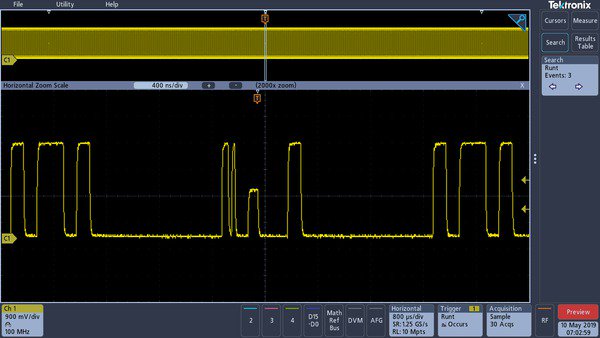

FastAcq помогает выявить наличие коротких импульсов в потоке цифровых данных для дальнейшего изучения. В этом тестовом примере Поиск выявил и пометил 3 коротких импульса при получении 10 Mpoints.

Комплексный анализ мощности (опция)

Постоянно растущий спрос потребителей на устройства с более длительным сроком службы батарей и на экологически чистые решения, которые потребляют меньше энергии, требуют от разработчиков источников питания характеристики и минимизации потерь при переключении для повышения эффективности. Кроме того, уровни мощности источника, чистота выходного сигнала и гармоническая обратная связь в линию электропередачи должны быть охарактеризованы в соответствии с национальными и региональными стандартами качества электроэнергии. Исторически выполнение этих и многих других измерений мощности на осциллографе было длительным, ручным и утомительным процессом. Дополнительные инструменты анализа мощности MDO серии 3 значительно упрощают эти задачи, обеспечивая быстрый, воспроизводимый и точный анализ качества электроэнергии, потерь на переключение, гармоник, безопасной рабочей области (SOA), модуляции, пульсации и скорости нарастания (di / dt, dv /). дт). Полностью интегрированные в осциллограф, инструменты анализа мощности обеспечивают автоматизированное, повторяемые измерения мощности одним нажатием кнопки. Дополнительная функция анализа мощности предоставляется бесплатно в течение 30-дневного пробного периода. Этот бесплатный пробный период начинается автоматически при первом включении прибора.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-21-L

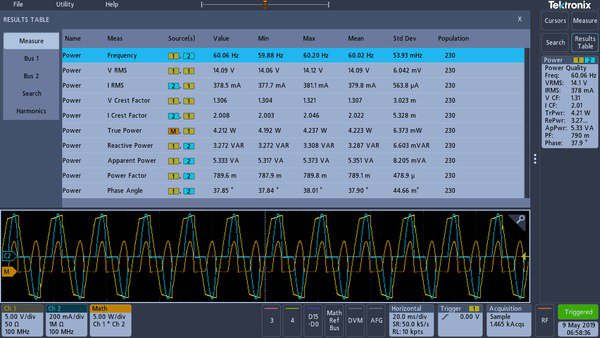

Таблица измерения качества электроэнергии. Автоматические измерения мощности позволяют быстро и точно анализировать общие параметры мощности.

Уникальный встроенный анализатор спектра (опционально)

Серия Tektronix MDO - единственный осциллограф, предлагающий встроенный аппаратный анализатор спектра. Диапазон частот анализатора спектра MDO серии 3 может составлять от 9 кГц до 1 ГГц или 3 ГГц (опция 3-SA1 или 3-SA3), что позволяет проводить спектральный анализ IoT и большинства потребительских беспроводных стандартов.

Быстрый и точный спектральный анализ

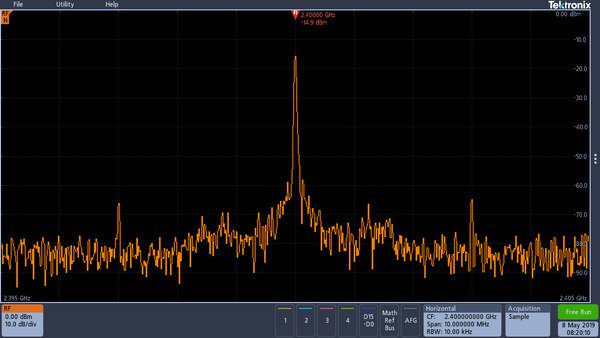

При использовании стандартного входа N-разъема анализатора спектра дисплей MDO серии 3 становится полноэкранным представлением анализатора спектра.

Основные спектральные параметры, такие как центральная частота, диапазон, эталонный уровень и ширина полосы разрешения, настраиваются быстро и легко с помощью сенсорного управления на экране.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-22-L

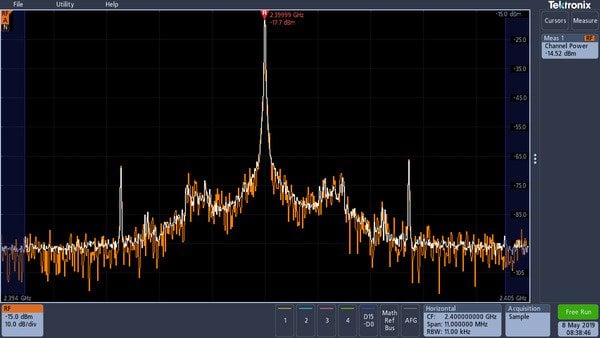

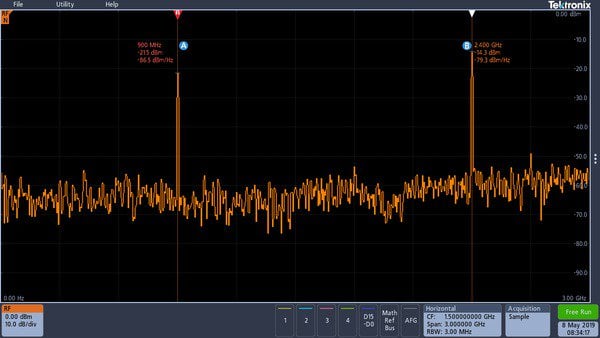

Дисплей 3 частотной области MDO серии.

Интеллектуальные эффективные маркеры

В традиционном анализаторе спектра может быть очень утомительно включать и размещать достаточно маркеров, чтобы идентифицировать все интересующие вас пики. MDO серии 3 делает этот процесс намного более эффективным, автоматически размещая маркеры на пиках, которые указывают как частоту, так и амплитуду каждого пика. Вы можете настроить критерии, которые осциллограф использует для автоматического поиска пиков.

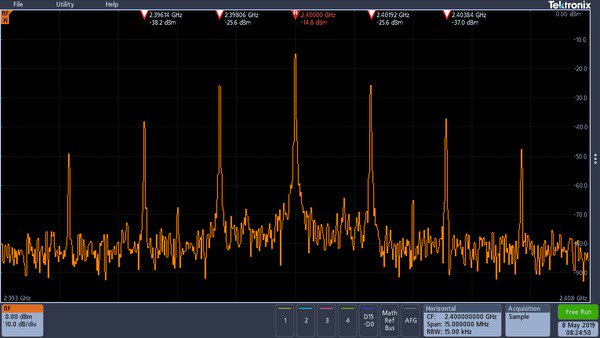

Пик максимальной амплитуды называется эталонным маркером и отображается красным цветом. Показания маркера можно переключать между показаниями абсолюта и дельты. Когда выбрана дельта, маркер считывания показывает частоту дельты каждого пика и амплитуду дельты от опорных маркеров.

Два ручных курсора также доступны для измерения непиковых участков спектра. Когда этот параметр включен, эталонный маркер прикрепляется к одному из курсоров, что позволяет выполнять дельта-измерения из любой точки спектра. В дополнение к частоте и амплитуде показания курсора также включают показания плотности шума и фазового шума в зависимости от того, выбраны ли отсчеты абсолютного или дельта-сигнала. Функция «Опорный маркер в центр» мгновенно перемещает частоту, указанную опорным маркером, в центральную частоту.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-23-L

Автоматизированные пиковые маркеры с первого взгляда идентифицируют критическую информацию. Как показано здесь, пять пиков с максимальной амплитудой, которые соответствуют пороговому значению и критерию отклонения, автоматически помечаются вместе с частотой и амплитудой каждого пика.

спектрограмма

MDO серии 3 имеет дисплей спектрограммы, который идеально подходит для мониторинга медленно меняющихся радиочастотных явлений. Ось X представляет частоту, как типичный дисплей спектра. Однако ось Y представляет время, а цвет используется для обозначения амплитуды.

Срезы спектрограммы генерируются путем взятия каждого спектра и «переворачивания его по краю», чтобы он имел высоту в один пиксель, а затем назначения цветов для каждого пикселя на основе амплитуды на этой частоте. Холодные цвета (синий, зеленый) имеют низкую амплитуду, а более горячие цвета (желтый, красный) имеют более высокую амплитуду. Каждое новое приобретение добавляет еще один срез в нижней части спектрограммы, и история движется вверх на один ряд. Когда приобретения остановлены, вы можете прокрутить спектрограмму назад, чтобы посмотреть на любой отдельный срез спектра.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-24-L

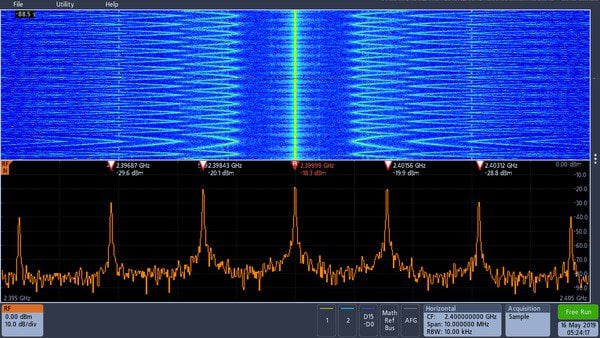

Дисплей спектрограммы иллюстрирует медленно движущиеся радиочастотные явления. Как показано здесь, сигнал с несколькими пиками контролируется. Поскольку пики меняются как по частоте, так и по амплитуде с течением времени, эти изменения легко увидеть на дисплее спектрограммы.

Сверхширокая полоса захвата

Сегодняшние беспроводные коммуникации значительно изменяются со временем, используя сложные схемы цифровой модуляции и, часто, методы передачи, которые включают пакетный выход. Эти схемы модуляции также могут иметь очень широкую полосу пропускания. Традиционные анализаторы развертки или ступенчатого спектра плохо приспособлены для просмотра сигналов этого типа, поскольку они способны просматривать только небольшую часть спектра в любой момент времени.

Количество спектра, полученного за одно обнаружение, называется шириной полосы захвата. Традиционные анализаторы спектра охватывают или увеличивают ширину полосы захвата через желаемый интервал для построения запрошенного изображения. В результате, пока анализатор спектра получает одну часть спектра, событие, о котором вы заботитесь, может происходить в другой части спектра. Большинство анализаторов спектра, представленных на рынке сегодня, имеют ширину полосы захвата 10 МГц, иногда с дорогими вариантами расширения до 20, 40 или даже 160 МГц в некоторых случаях.

Чтобы удовлетворить требования к современной полосе пропускания, MDO серии 3 обеспечивает полосу захвата до 3 ГГц. Спектр генерируется за один прием, что гарантирует, что вы увидите события, которые вы ищете, в частотной области.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-25-L

Спектральное отображение прерывистой связи как в устройство через Zigbee на частоте 900 МГц, так и на устройство через Bluetooth на частоте 2,4 ГГц, полученное с помощью одного захвата.

Следы спектра

Анализатор спектра 3-й серии MDO предлагает четыре различных трассировки или представления, включая «Нормальное», «Среднее», «Максимальное удержание» и «Минимальное удержание».

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-26-L

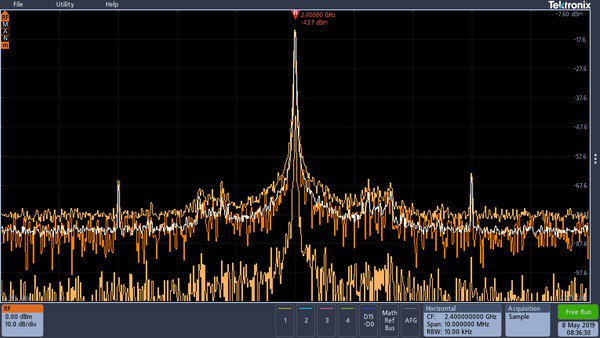

Трассы спектра «Обычный», «Средний», «Максимальный уровень» и «Минимальный уровень»

RF измерения

MDO 3-й серии включает в себя три автоматизированных RF измерения - мощность канала, коэффициент мощности соседнего канала и занимаемую полосу пропускания. Когда одно из этих измерений RF активировано, осциллограф автоматически включает усредненную трассу спектра и устанавливает метод обнаружения на усреднение для получения оптимальных результатов измерения.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-27-L

Автоматическое измерение мощности канала

RF зондирование

Методы ввода сигнала в анализаторах спектра обычно ограничиваются кабельными соединениями или антеннами. Помимо использования стандартного N-разъема, анализатор спектра MDO серии 3 может использовать датчики TekVPI 50 Ом с дополнительным адаптером TPA-N-VPI. Это обеспечивает дополнительную гибкость при поиске источников шума и упрощает спектральный анализ благодаря использованию истинного просмотра сигнала на входе анализатора спектра.

Кроме того, дополнительный аксессуар предусилителя помогает в исследовании сигналов с меньшей амплитудой. Предусилитель TPA-N-PRE обеспечивает номинальное усиление 10 дБ в диапазоне частот 9 кГц - 3 ГГц.

Произвольные функции генератора (опция)

MDO 3-й серии содержит дополнительный встроенный генератор произвольных функций (опция 3-AFG), который идеально подходит для имитации сигналов датчиков в конструкции или добавления шума к сигналам для проведения тестирования запаса.

Интегрированный генератор функций обеспечивает вывод предварительно определенных сигналов до 50 МГц для синуса, квадрата, импульса, линейного изменения / треугольника, постоянного тока, шума, sin (x) / x (Sinc), гауссова, лоренцевого, экспоненциального подъема / спада, Haversine и сердечного ,

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-28-L_0

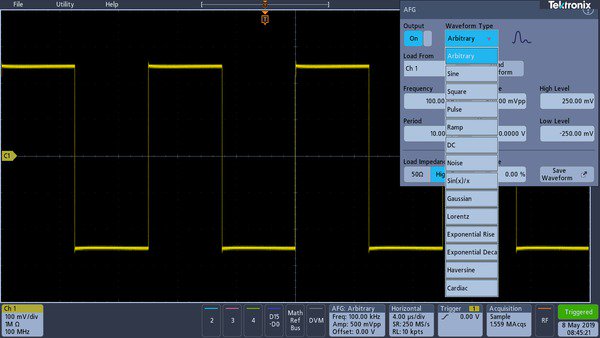

Выбор типа сигнала в интегрированном AFG.

Генератор сигналов произвольной формы обеспечивает 128 тыс. Точек записи для хранения сигналов с аналогового входа, сохраненного внутреннего расположения файла, запоминающего устройства USB или с внешнего ПК. Передайте файлы осциллограмм в память редактирования 3 Series MDO через USB или локальную сеть или с помощью запоминающего устройства USB для вывода с AFG на осциллограф.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-29-L_0

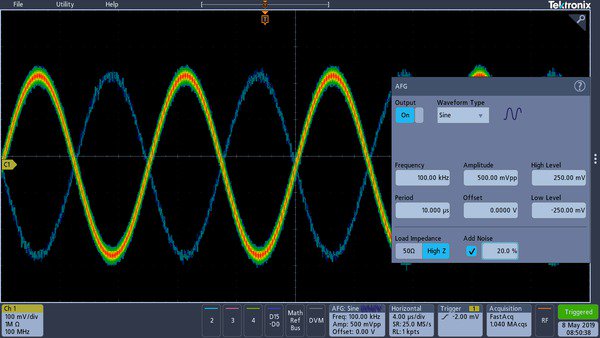

Гибкие настройки выходов AFG. В этом тестовом случае к синусоиде добавили 20% шума.

Цифровые каналы (опционально)

Логический анализатор (опция 3-MSO) предоставляет 16 цифровых каналов, которые тесно интегрированы в пользовательский интерфейс осциллографа. Это упрощает работу и позволяет легко решать проблемы со смешанным сигналом.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-30-L_0

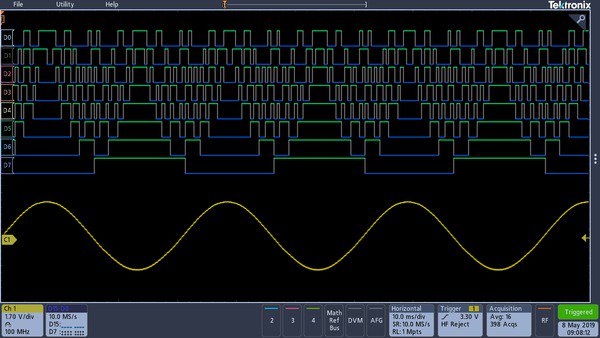

MDO 3-й серии с опцией 3-MSO используется для одновременного просмотра аналоговых и цифровых сигналов, исследуя обе стороны цифро-аналогового преобразователя.

Цветной цифровой дисплей формы сигнала

Цифровые дорожки с цветовой кодировкой отображают зеленые и нули синим цветом. Эта раскраска также используется в мониторе цифрового канала. Монитор показывает, являются ли сигналы высокими, низкими или переходящими, поэтому вы можете сразу увидеть активность канала, не загромождая свой дисплей ненужными цифровыми сигналами.

Аппаратура обнаружения нескольких переходов показывает белый край на дисплее, когда система обнаруживает несколько переходов. Белые края указывают, что больше информации доступно, увеличивая или получая с более высокими частотами выборки. В большинстве случаев увеличение отображает импульс, который не был виден с предыдущими настройками. Если белый край все еще присутствует после максимально возможного увеличения, это указывает на то, что увеличение частоты дискретизации при следующем получении откроет информацию о более высокой частоте, чем предыдущие настройки.

Вы можете сгруппировать цифровые сигналы и легко вводить метки сигналов на сенсорном экране. Просто помещая цифровые сигналы рядом друг с другом, они образуют группу.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-31-L_0

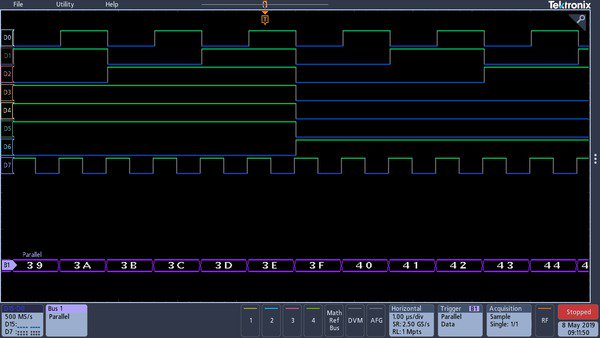

При отображении цифрового сигнала с цветовой кодировкой группы создаются путем простого размещения цифровых каналов на экране, что позволяет перемещать цифровые каналы как группу.

Как только группа сформирована, вы можете расположить все каналы, содержащиеся в этой группе, вместе. Это значительно сокращает обычное время настройки, связанное с индивидуальным позиционированием каналов.

MagniVu ™ высокоскоростное приобретение

Основной цифровой режим захвата на MDO 3-й серии будет захватывать до 10 М со скоростью 500 мс / с (разрешение 2 нс). В дополнение к основной записи, MDO 3-й серии обеспечивает запись сверхвысокого разрешения под названием MagniVu, которая набирает 10 000 точек со скоростью до 8,25 Гс / с (разрешение 121,2 пс). Основные сигналы и сигналы MagniVu регистрируются на каждом триггере, и их можно переключать на дисплее в любое время, во время работы или остановки. MagniVu обеспечивает значительно более точное временное разрешение, чем сопоставимые осциллографы на рынке, вселяя уверенность при проведении критических временных измерений на цифровых сигналах.

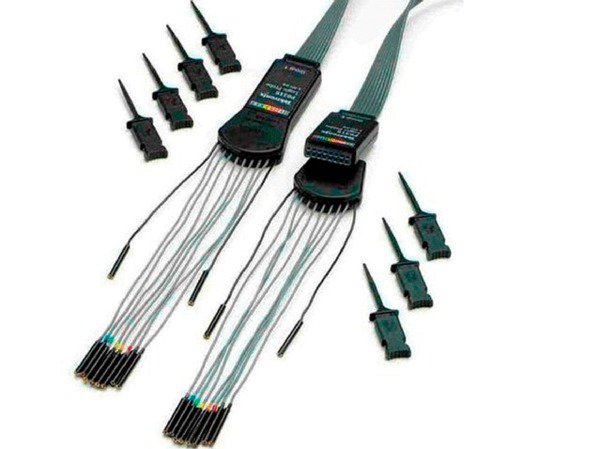

Зонд P6316 MSO

Эта уникальная конструкция зонда предлагает два восьмиканальных модуля, упрощающих процесс подключения к тестируемому устройству. При подключении к квадратным контактам P6316 может подключаться напрямую к разъемам с квадратными штырьками 8 × 2, расположенным на расстоянии десятых дюймов от центра. Когда требуется большая гибкость крепления, вы можете использовать входящие в комплект наборы летающих проводов и захваты для закрепления на устройствах поверхностного монтажа или контрольных точках. P6316 обладает выдающимися электрическими характеристиками, применяя только 8 пФ емкостную нагрузку с входным сопротивлением 101 кОм.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-32-L_0

Датчик P6316 MSO предлагает два восьмиканальных модуля для упрощения подключения к вашему устройству.

Запуск и анализ последовательного протокола (необязательно)

На последовательной шине один сигнал часто включает в себя адрес, управление, данные и информацию о часах. Это может затруднить изоляцию интересующих событий. Автоматический запуск, декодирование и поиск по событиям и условиям шины дает вам надежный набор инструментов для отладки последовательных шин. Дополнительные функции запуска и анализа последовательного протокола предоставляются бесплатно в течение 30-дневного пробного периода. Этот бесплатный пробный период начинается автоматически при первом включении прибора.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-33-L_0

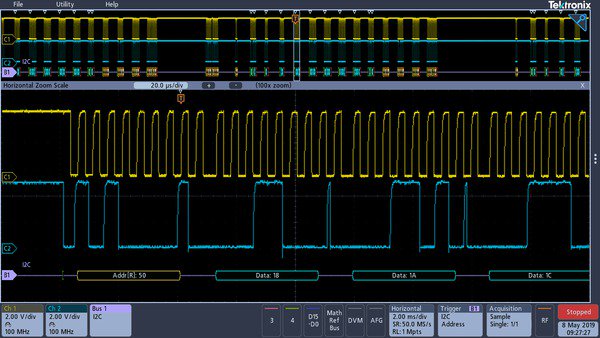

Запуск по конкретному адресу и пакету данных, проходящему по шине I 2 C. Желтая форма волны - часы, а синяя форма - данные. Сигнал шины обеспечивает декодированное содержимое пакета, включая Start, Address, Read / Write, Data и Stop.

Последовательный запуск

Запуск содержимого пакета, такого как запуск пакета, определенные адреса, конкретное содержимое данных, уникальные идентификаторы и т. Д. На популярных последовательных интерфейсах, таких как I 2 C, SPI, RS-232/422/485 / UART, USB2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 и I 2 S / LJ / RJ / TDM.

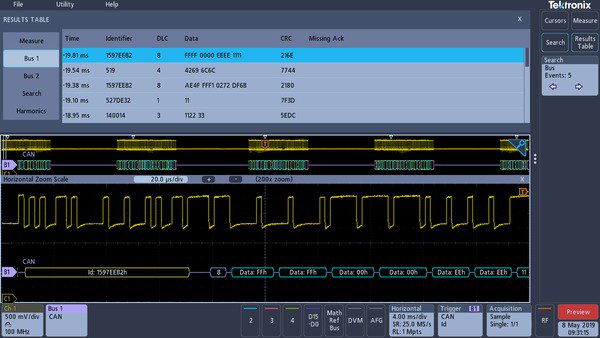

Дисплей шины

Предоставляет комбинированное представление более высокого уровня отдельных сигналов (тактовая частота, данные, активация микросхемы и т. Д.), Составляющих вашу шину, что позволяет легко определить, где начинаются и заканчиваются пакеты, и идентифицировать субпакетные компоненты, такие как адрес, данные , идентификатор, CRC и т. д.

Расшифровка шины

Устали от необходимости визуальной проверки формы сигнала для подсчета тактов, определения, является ли каждый бит 1 или 0, объединение битов в байты и определение шестнадцатеричного значения? Пусть осциллограф сделает это за вас! После настройки шины MDO серии 3 будет декодировать каждый пакет на шине и отображать значение в шестнадцатеричном, двоичном, десятичном виде (USB, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553 и Только ARINC429), десятичный знак со знаком (только I 2 S / LJ / RJ / TDM) или ASCII (только USB, MIL-STD-1553 и RS-232/422/485 / UART) в форме сигнала шины.

Технологии последовательных шин, поддерживаемые MDO 3 серии
Технологии Триггер, декодирование, поиск Заказать товар
внедренный Я 2 С да 3-SREMBD
SPI да 3-SREMBD
компьютер RS232 / 422/485, UART да 3-SRCOMP
USB USB LS, FS, HS Да (запуск только на LS и FS; декодирование HS только на моделях 1 ГГц) 3-SRUSB2
автомобильный CAN, CAN FD да 3-SRAUTO
LIN да 3-SRAUTO
FlexRay да 3-SRAUTO
Военно-космическая MIL-STD-1553, ARINC429  да 3-SRAERO
аудио Я 2 с да 3-SRAUDIO
ЖЖ, РЖ да 3-SRAUDIO
TDM да 3-SRAUDIO
Таблица событий

В дополнение к просмотру декодированных пакетных данных на самой форме сигнала шины, вы можете просматривать все захваченные пакеты в табличном виде, как в листинге программного обеспечения. Пакеты имеют метки времени и перечислены последовательно со столбцами для каждого компонента (адрес, данные и т. Д.). Вы можете сохранить данные таблицы событий в формате .CSV.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-34-L_0

Таблица событий, показывающая декодированный идентификатор, DLC, DATA и CRC для каждого CAN-пакета в длинном захвате.

Поиск (последовательный запуск)

Последовательный запуск очень полезен для изоляции интересующего события, но как только вы его захватили и хотите проанализировать окружающие данные, что вы делаете? В прошлом пользователям приходилось вручную прокручивать биты, считая и преобразуя биты, и выискивая причину события. Вы можете настроить осциллограф на автоматический поиск в полученных данных для определенных пользователем критериев, включая содержимое последовательного пакета. Каждое вхождение выделяется поисковой меткой. Быстрая навигация между метками так же проста, как нажатие кнопок «Назад» (←) и «Далее» (→) на экране.

Цифровой вольтметр (DVM) и частотомер (бесплатно с регистрацией)

MDO серии 3 содержит встроенный 4-значный цифровой вольтметр (DVM) и 5-значный частотомер. Любой из аналоговых входов может быть источником для вольтметра, используя те же датчики, которые уже подключены для общего использования осциллографа. DVM и частотомер доступны на любом MDO 3-й серии и активируются при регистрации вашего продукта.

3-й серии-МДО-Mixed-Domain-осциллографы-Datasheet-en_us-35-L_0

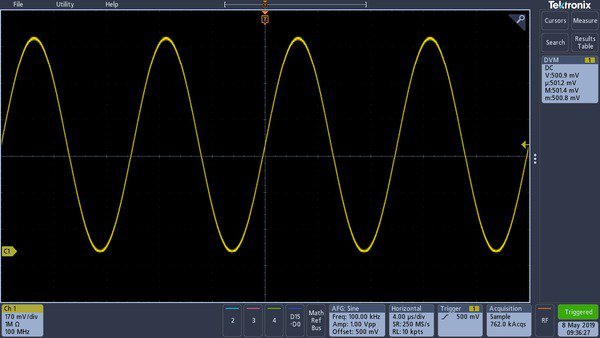

Показано значение измерения постоянного тока.

Платформа MDO серии 3 Большой сенсорный дисплей высокого разрешения

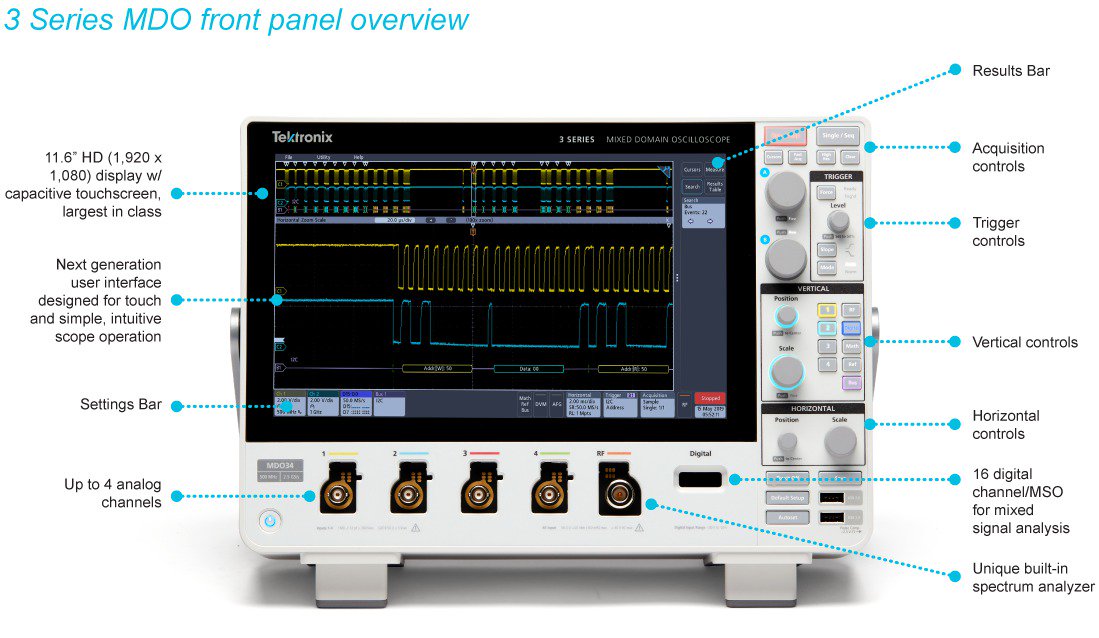

MDO серии 3 оснащен широкоэкранным HD-дисплеем с диагональю 11,6 дюйма (295 мм) (1920 x 1080) для просмотра сложных деталей сигнала.

связь

MDO серии 3 содержит несколько портов, которые можно использовать для подключения прибора к сети, напрямую к ПК или другому испытательному оборудованию.

  • Порты USB на передней и задней панелях позволяют легко переносить снимки экрана, настройки прибора и данные формы волны на запоминающее устройство USB. USB-клавиатура или мышь также могут быть подключены к хост-порту USB для ввода данных или управления.
  • Задний порт USB-устройства удобен для удаленного управления осциллографом с ПК.
  • Стандартный порт Ethernet 10/100 на задней панели прибора позволяет легко подключаться к сетям, обеспечивает сетевую печать и совместимость с LXI Core 2011.
  • Порт HDMI на задней панели прибора позволяет экспортировать дисплей на внешний монитор или проектор.
Удаленное подключение и управление прибором

Экспортировать данные и измерения так же просто, как подключить кабель USB от осциллографа к компьютеру. Основные программные приложения - OpenChoice® Desktop и панели инструментов Microsoft Excel и Word обеспечивают быструю и простую прямую связь с ПК с Windows.

OpenChoice Desktop обеспечивает быструю и простую связь между осциллографом и ПК через USB или локальную сеть для передачи настроек, сигналов и изображений на экране.

Встроенная функция e * Scope® позволяет быстро управлять осциллографом через сетевое соединение через стандартный веб-браузер. Просто введите IP-адрес или сетевое имя осциллографа, и веб-страница будет отображаться в браузере. Передавайте и сохраняйте настройки, формы сигналов, измерения и изображения на экране или вносите изменения в настройки реального времени в настройках осциллографа непосредственно из веб-браузера.

Компактный форм-фактор

С компактным, портативным форм-фактором вы можете легко перемещать осциллограф между лабораториями. А с глубиной всего 5,9 дюйма (149 мм) это экономит ваше ценное пространство на испытательном стенде. В MDO серии 3 есть все инструменты, которые вам понадобятся для повседневных задач отладки, и все это в одном инструменте.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-36-L

Компактный форм-фактор MDO 3-й серии освобождает ценное пространство на рабочем столе или рабочем столе, обеспечивая при этом всегда необходимые инструменты для отладки.

Точное высокоскоростное зондирование

MDO серии 3 поставляется в стандартной комплектации с пассивными пробниками напряжения и использует интерфейс пробников TekVPI.

Стандартные пассивные пробники напряжения

MDO серии 3 включает пассивные пробники напряжения с лучшей в отрасли емкостной нагрузкой всего 3,9 пФ. Прилагаемые датчики TPP сводят к минимуму воздействие на тестируемые устройства и точно доставляют сигналы на осциллограф для сбора и анализа. В следующей таблице показано, какие датчики TPP входят в стандартную комплектацию каждой модели MDO 3 серии.

Модели 3 серии: MDO32, MDO34 Включенный зонд
100 МГц, 200 МГц TPP0250: 250 МГц, 10-кратный пассивный пробник напряжения. Один на аналоговый канал.
350 МГц, 500 МГц, 1 ГГц TPP0500B: 500 МГц, 10-кратный пассивный пробник напряжения. Один на аналоговый канал.
Интерфейс датчика TekVPI

Интерфейс зонда TekVPI устанавливает стандарт для простоты использования при зондировании. В дополнение к безопасному и надежному соединению, которое обеспечивает интерфейс, зонды TekVPI имеют индикаторы состояния и элементы управления, а также кнопку меню зонда прямо на самом блоке компоновки. Эта кнопка вызывает меню датчика на дисплее осциллографа со всеми соответствующими настройками и элементами управления для датчика. Интерфейс TekVPI позволяет напрямую подключать датчики тока, не требуя отдельного источника питания. Датчиками TekVPI можно управлять удаленно через USB, GPIB или LAN, что позволяет использовать более универсальные решения в средах ATE. Прибор подает до 25 Вт мощности на разъемы передней панели от внутреннего источника питания.

3-й серии-MDO-Смешанный-домен-осциллографы-Технический паспорт-en_us-37-L

Интерфейс датчика TekVPI упрощает подключение датчиков к осциллографу.



facebook twitter
Характеристики
Основные
Производитель  Tektronix
Страна производительСША
СостояниеНовое
ТипОсциллографы смешанных доменов
Форм-фактор  Настольный
Информация для заказа
  • Цена: Цену уточняйте
Отзывы о товаре
